Sistema De Control Y Protección Para El Proyecto S196 – Interconexión De Ivirizu Al SIN – ENDE TRANSMISIÓN

Este proyecto, desarrollado para ENDE Transmisión, abarca el diseño, fabricación, pruebas en fábrica, puesta en servicio y garantía de los sistemas de control y protección para las subestaciones Santivañez II, Nodo de Compensación Mizque, Sehuencas y Sucre, todas a nivel de 230 kV. El suministro incluye tableros eléctricos de control, protección, medición y supervisión, diseñados conforme a los estándares técnicos exigidos por el sector eléctrico boliviano.

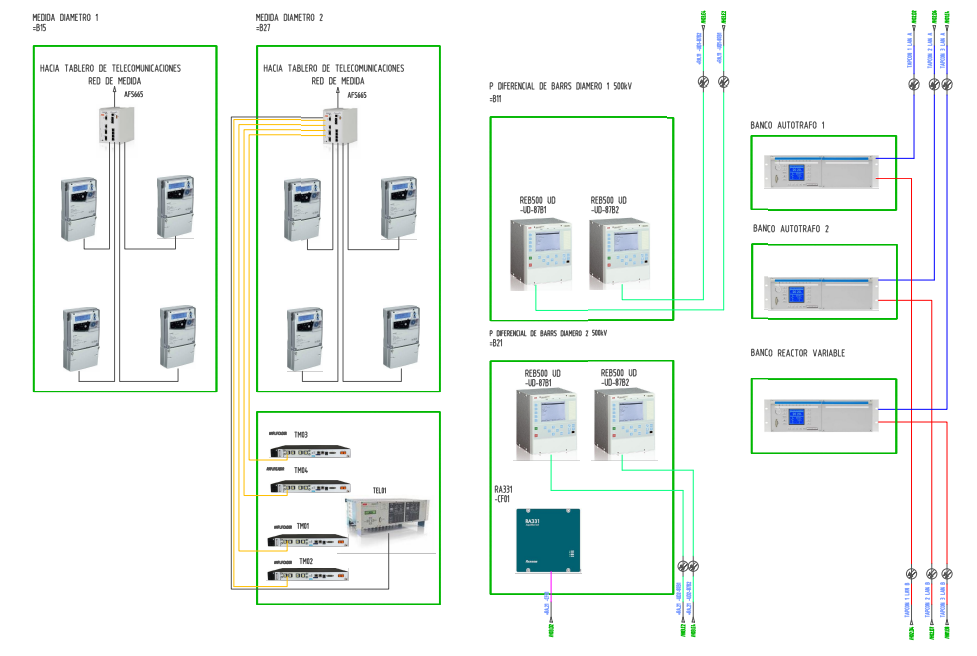

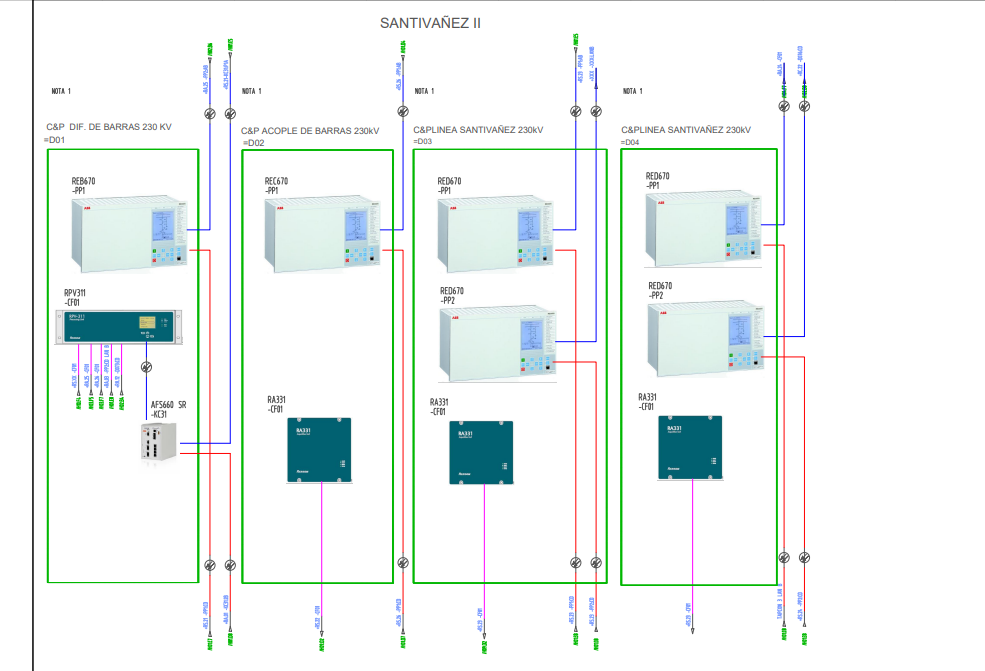

Los sistemas estarán compuestos por IEDs de tecnología numérica, de alta eficiencia, diseño compacto y tensión auxiliar de 125 VDC, integrados en una arquitectura de automatización de subestaciones (SAS). Cada tablero se diseña para alojar eficientemente los equipos requeridos, incorporando todos los módulos de entrada y salida necesarios para una comunicación efectiva entre equipos y el patio.

Como parte del alcance técnico, se entregará la ingeniería básica y de detalle, incluyendo diagramas de principio, lógicos, secuencias de maniobra, planos de control y protección, manuales técnicos y la configuración del SAS. Esta documentación garantiza una integración fluida del sistema, asegurando trazabilidad, cumplimiento normativo y facilidad en la operación.

También se suministrará un Sistema de Gestión de Relés para las subestaciones Sehuencas y Mizque, basado en una computadora industrial en rack 19”, sin partes móviles y con alimentación en 125 VDC. Este sistema permitirá la supervisión, parametrización, adquisición de eventos y oscilografía, con integración a la red PRP, e incluirá todo el software de gestión, licencias y accesorios de comunicación, asegurando una plataforma confiable y de alta disponibilidad.
